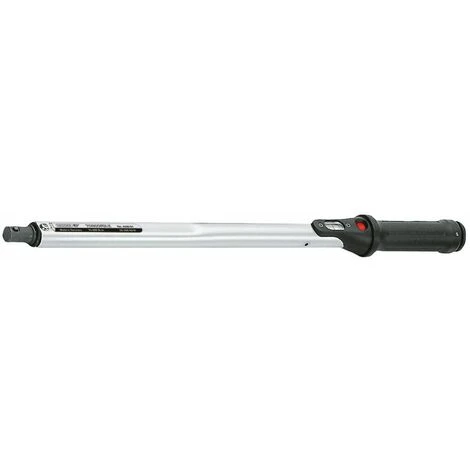

Gedore Drehmomentschlüssel TORCOFIX Z 22, 150-750 Nm – 4475-01

Eigenschaften

• Länge: 56.0
• Glanzgrad: Lackiert
• Form: Punkt
• Metall: Stahl
• Form des Kopfes: Punkt
• Art des Schlüssels: Drehmoment

• Einsatz:
• Kontrollierter Schraubenanzug im gängigsten Bereich von 5 – 850 N·m / 3,7 – 550 lbf·ft
• Verstellbarer, auslösender und robuster Rohrdrehmomentschlüssel mit Zapfenaufnahme für Industrie und HandwerkAusführung:
• Klassifiziert nach DIN EN ISO 6789:2003 Typ II Klasse A, mit einem rückführbaren Werkszertifikat. Kalibriert auf eine zulässige Abweichung von +/- 3 % und besser. Die Vorgabe der Norm (+/- 4 %) wird zu Ihrer Sicherheit übertroffen.
• Für den kontrollierten Rechts- und Linksanzug
• Robuste, lackierte Stahlrohr-Konstruktion, mit phosphatierter Zapfenaufnahme (Ø 16 mm bzw. Ø 22 mm) und hochwertigen Kunststoffteilen
• Ergonomisch geformter, handlicher schwarzer Kunststoffgriff mit Kalibrierhilfe
• Doppel-Skala N·m und lbf·ft unter einem Sichtfenster mit Lupeneffekt
• Mit Noniusskala für N·m Hauptskala zur Einstellung von Skalenzwischenwerten
• Absprungsystem erzeugt ein fühl- und hörbares Auslösesignal
• Ergonomisches System für Drehmomentverstellung
• Werkskalibrier-Stichmaß: 32 mm (Ø 16 mm) bzw. 56 mm (Ø 22 mm)
• Betätigung nur mit Aufsteckwerkzeugen mit einheitlichem Stichmaß – ansonsten kann es zu Wertverschiebungen kommen
• Je nach Werkzeugeinsatz kann sowohl nach vorne (z. B. Aufsteckmaulschlüssel) oder zur Seite (z. B. Umschaltknarre und Steckschlüsseleinsatz) gearbeitet werden.

Technische Daten:

• Antriebsaufnahme, Zapfen-: 22 mm
• Arbeits-/Messbereich N·m (min/max): 150-750 N·m
• Arbeits-/Messbereich lbf.ft (min/max): 110-550 lbf·ft
• Skaleneinteilung: 10 N·m
• Skalenring-Einteilung: 1 N·m
• Entfernung Griffmitte bis Drehpunkt: 1.119,7 mm
• Stichmaß (C, L): 56 mm
• Breite: 38,5 mm
• Abstand Gehäuse – Mitte Antrieb: 318 mm
• Länge (L, L1): 1.198,0 mm
• Gewicht kg: 4,060 kg
• Zielgruppe: Industrie, erneuerbare Energien, Windkraft
